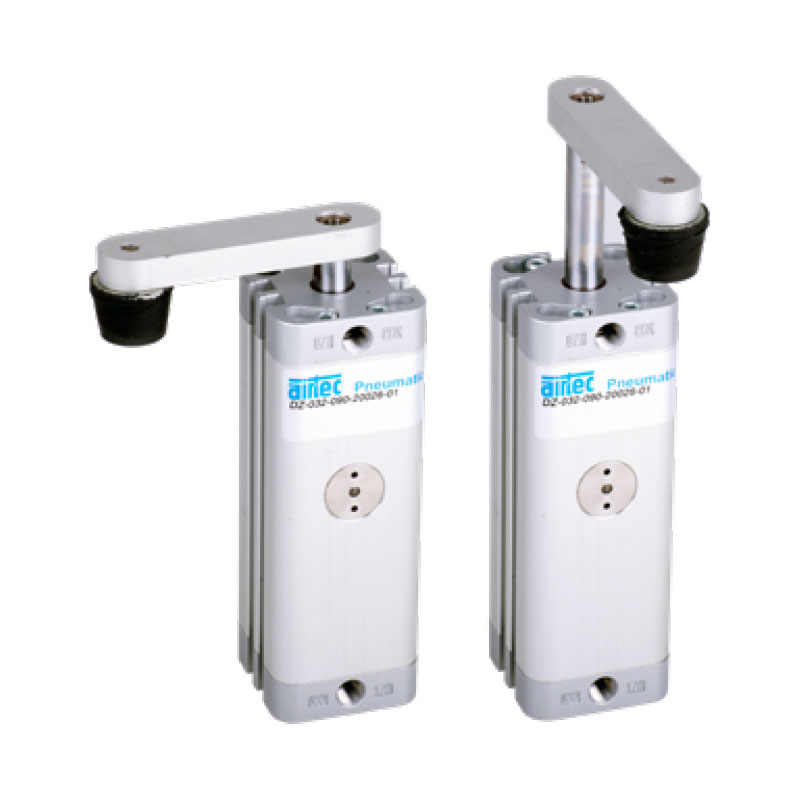

Schwenk-Spann-Zylinder Serie DZY
Mit den neuen Schwenk-Spann-Zylindern der neuen DZY-Serie lassen sich durch die Kombination aus Linear- und Schwenkbewegung der Kolbenstange kombinierte Einlege- und Spannvorgänge realisieren.
Sonderhübe und Sonderwinkel sind auf Wunsch realisierbar. Für solche Anwendungsfälle kontaktieren Sie gerne unseren Vertrieb.
Die Zylinder sind sowohl in Standard-Ausführung als auch (auf Anfrage) in einer Ex-geschützten Ausführung nach 2014/34/EU (ATEX) erhältlich.
Angeboten werden Kolben-Durchmesser von 20 bis 63mm, der Spannhub kann zwischen 10, 20 und 50mm (ab Durchmesser 50) gewählt werden.
Angabe der Schwenkrichtung immer beim Einfahren der Kolbenstange
Rechtsschwenkend
Blickrichtung von oben auf die Kolbenstangenseite bei einfahrender Kolbenstange. Schwenkrichtung im Uhrzeigersinn.
Linksschwenkend
Blickrichtung von oben auf die Kolbenstangenseite bei einfahrender Kolbenstange. Schwenkrichtung gegen den Uhrzeigersinn.
Mit den neuen Schwenk-Spann-Zylindern der neuen DZY-Serie lassen sich durch die Kombination aus Linear- und Schwenkbewegung der Kolbenstange kombinierte Einlege- und Spannvorgänge...
mehr erfahren »
Mit den neuen Schwenk-Spann-Zylindern der neuen DZY-Serie lassen sich durch die Kombination aus Linear- und Schwenkbewegung der Kolbenstange kombinierte Einlege- und Spannvorgänge realisieren.
Sonderhübe und Sonderwinkel sind auf Wunsch realisierbar. Für solche Anwendungsfälle kontaktieren Sie gerne unseren Vertrieb.
Die Zylinder sind sowohl in Standard-Ausführung als auch (auf Anfrage) in einer Ex-geschützten Ausführung nach 2014/34/EU (ATEX) erhältlich.
Angeboten werden Kolben-Durchmesser von 20 bis 63mm, der Spannhub kann zwischen 10, 20 und 50mm (ab Durchmesser 50) gewählt werden.
Angabe der Schwenkrichtung immer beim Einfahren der Kolbenstange
Rechtsschwenkend
Blickrichtung von oben auf die Kolbenstangenseite bei einfahrender Kolbenstange. Schwenkrichtung im Uhrzeigersinn.
Linksschwenkend
Blickrichtung von oben auf die Kolbenstangenseite bei einfahrender Kolbenstange. Schwenkrichtung gegen den Uhrzeigersinn.
